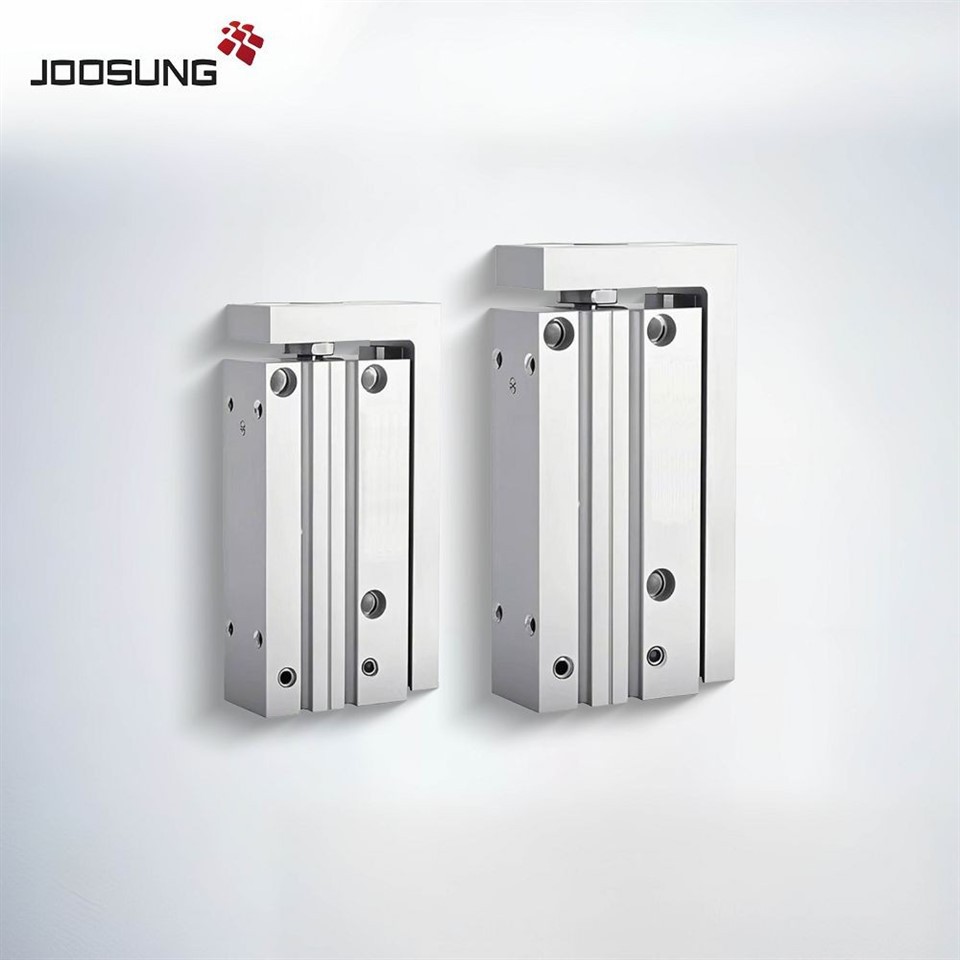

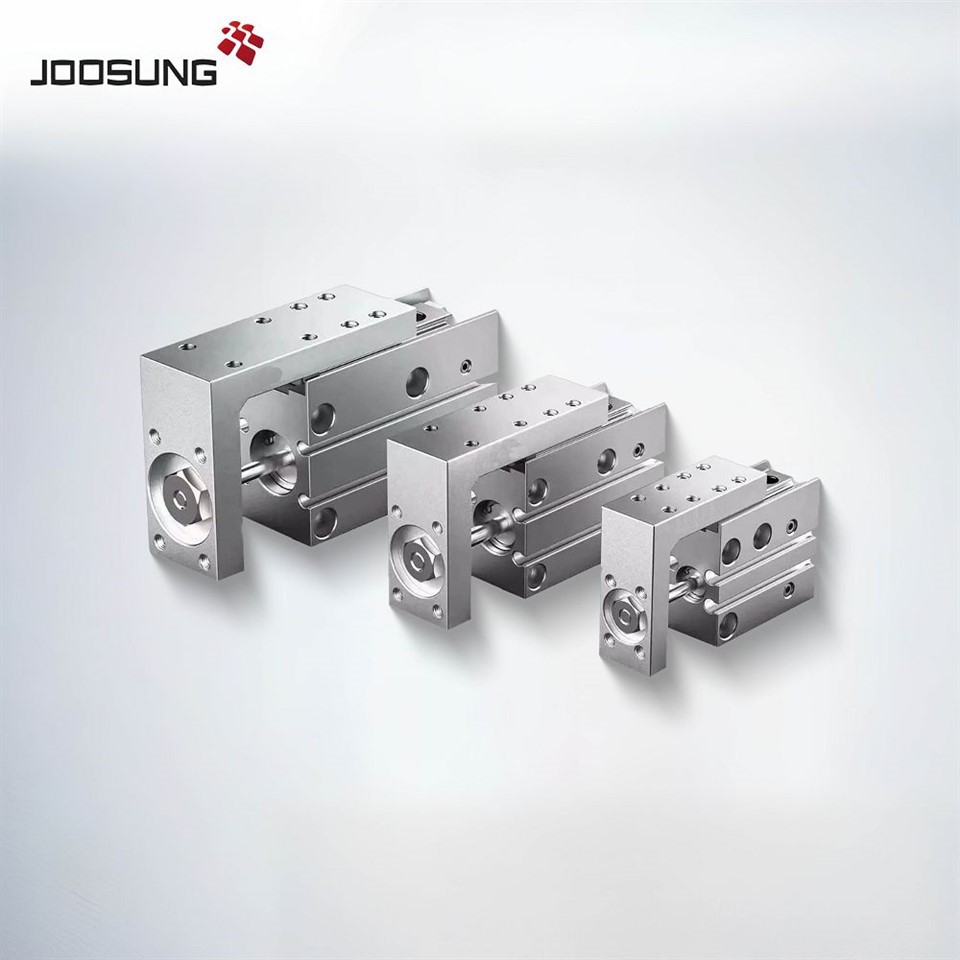

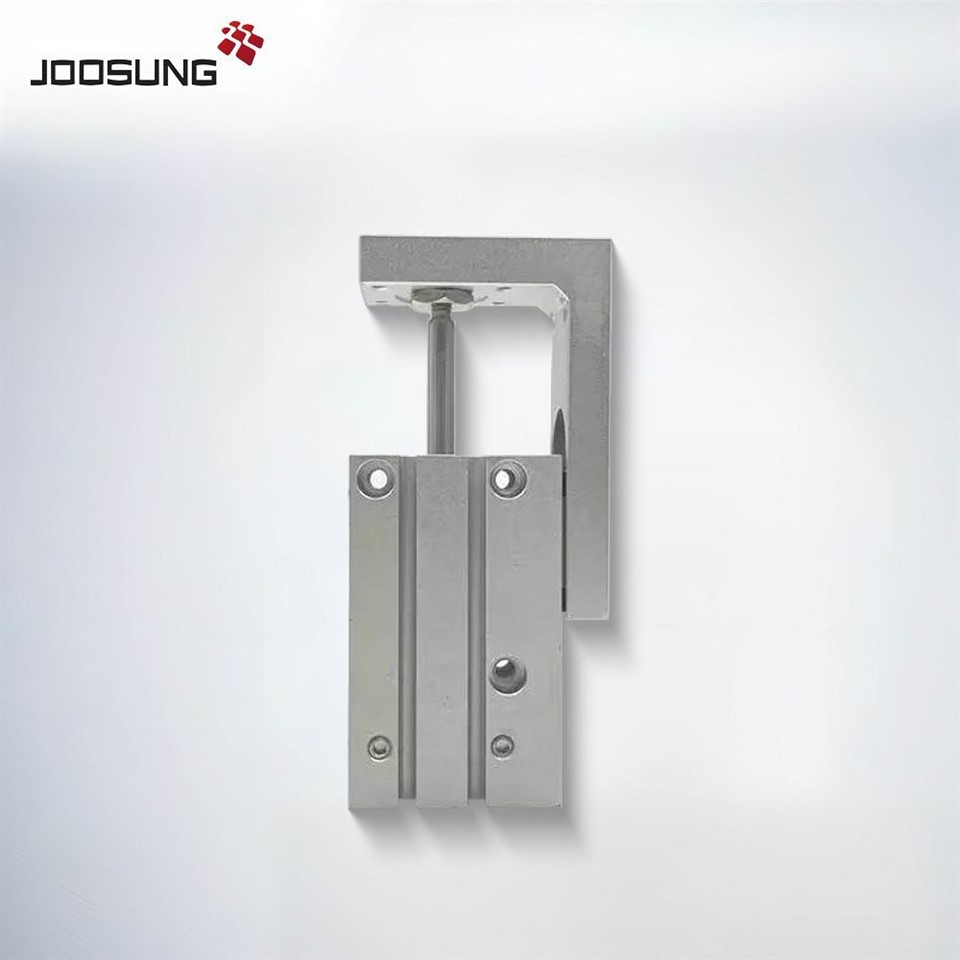

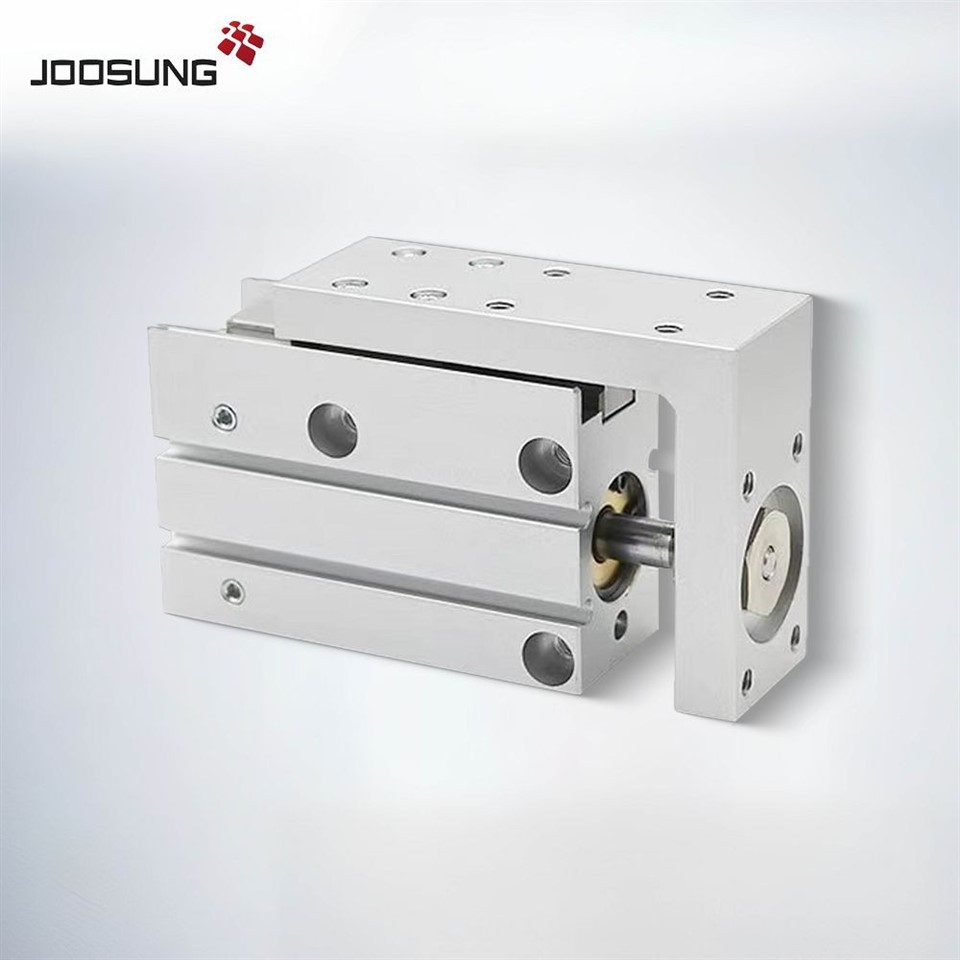

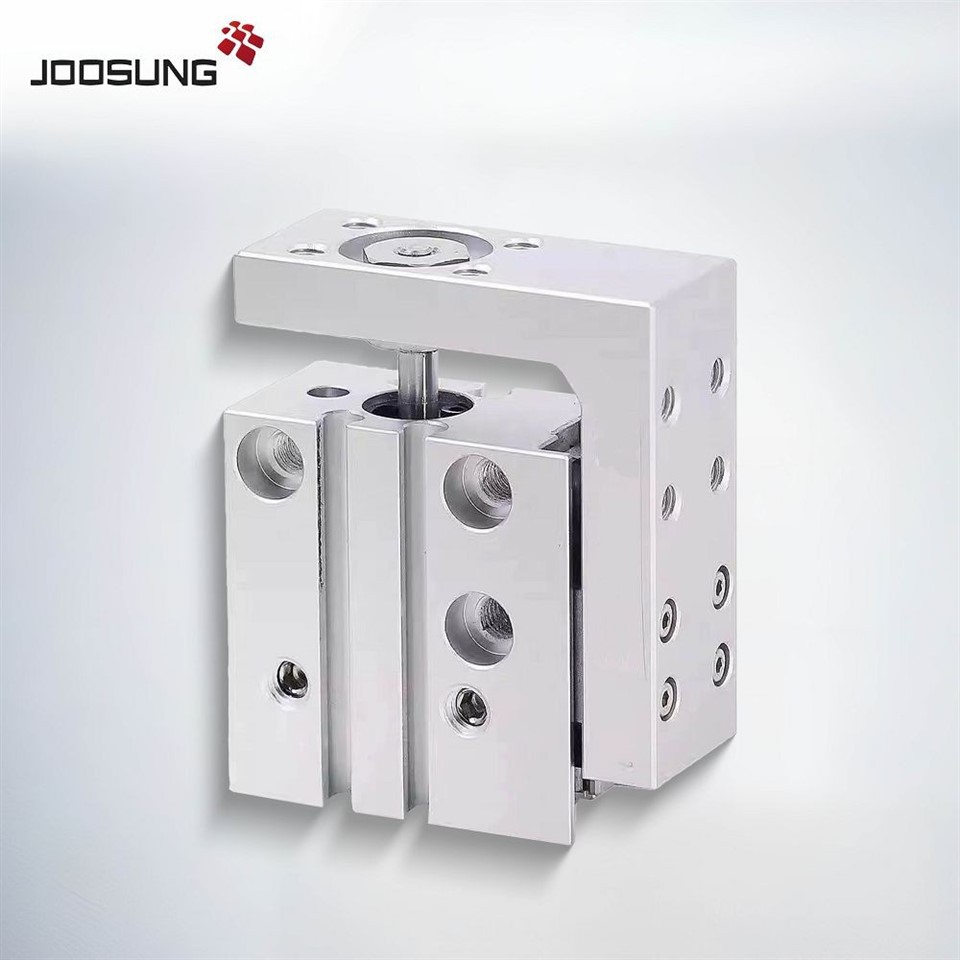

Héich Steifheet Liichtgewiicht Design Raum-Spueren Slide Table
DéiMXH Serie Kompakt Slide Zylinderass fir gebauthéich-Präzisioun linear Bewegunga limitéierten Plazen. Et huet engnei héich Steifheit linear Guidean eng nei designt liicht Struktur, déi verbessert Leeschtung fir exigent Uwendungen liwwert. Mat flexiblen Pipingoptiounen a verstäerkter Momentkapazitéit ass d'MXH Serie ideal fir kompakt Automatisatiounssystemer a Multi-Achs Bewegungsopstellungen.
|
Wéi bestellen MXH Serie pneumatesch Zylinder |
|||
|
MXH |
10 |
60 |
Z |
|
Bore Gréisst |
Zylinder Schlag |
||
|
MXH: Kompakt Slide |
6 |
5 10 |
|
|
10 |
15 20 |
||
|
16 |
25 30 |
||
|
20 |
40 50 60 |
||
Sich no engemsuper kompakt, Präzisioun Rutschzylinderfir Ären Automatisatiounsprojet?
DéiMXH Serie Low Profil Slide Table Cylinderoffréierthéich Steifheit, Dual Rail Stabilitéit,an anRaumspuerend-Designfir Är exigent Uwendungen.
Kontaktéiert eis hautze kréienMXH Dateblatt, 3D CAD Modeller, a personaliséiert Zitaterfir Är Automatisatiounsbedürfnisser!
|
Spezifikatioune |
||||
|
Duerchmiesser (mm) |
6 |
10 |
16 |
20 |
|
Flëssegkeet |
Loft |
|||
|
Aktioun |
Duebel handele |
|||
|
Piping port Gréisst |
M5x 0.8 |
|||
|
Minimum Operatioun Drock |
0,15 MPa |
0,06 MPa |
0,05 MPa |
|
|
Maximum Betribsdrock |
0,7 MPa |
|||
|
Beweis Drock |
1,05 MPa |
|||
|
Ambient a Flëssegkeetstemperatur |
Ouni Autoschalter: -10 bis 70 Grad |
|||
|
Piston Vitesse |
50 bis 500 mm/s |
|||
|
Zulässlech kinetesch Energie (J) |
0.0125 |
0.025 |
0.05 |
0.1 |
|
Schmieren |
Net-Schmier |
|||
|
Këssen |
Gummi Bumper op béide Säiten |
|||
|
Schlaglängt Toleranz |
+1.0 |
|||
|
Auto schalt |
Solid State Autoschalter D-M9,M9W |
|||
|
Serie Modell |
Verfügbar Modeller |
|
MXH6 Serie |
MXH6-5, MXH6-10, MXH6-15, MXH6-20, MXH6-25, MXH6-30, MXH6-40, MXH6-50, MXH6-60 |
|
MXH10 Serie |
MXH10-5, MXH10-10, MXH10-15, MXH10-20, MXH10-25, MXH10-30, MXH10-40, MXH10-50, MXH10-60 |
|
MXH16 Serie |
MXH16-5, MXH16-10, MXH16-15, MXH16-20, MXH16-25, MXH16-30, MXH16-40, MXH16-50, MXH16-60 |
|
MXH20 Serie |
MXH20-5, MXH20-10, MXH20-15, MXH20-20, MXH20-25, MXH20-30, MXH20-40, MXH20-50, MXH20-60 |
